Ako zmerať presnosť registrácie tlačiarne šablón Smt?

Ahoj! Ako dodávateľ Smt Stencil Printers sa ma často pýtajú, ako merať presnosť registrácie týchto strojov. Je to zásadný aspekt, najmä pre tých, ktorí pracujú v elektronickom výrobnom priemysle, kde je presnosť všetkým. Poďme sa teda ponoriť priamo do toho.

Prečo je presnosť registrácie dôležitá

Po prvé, poďme pochopiť, prečo je meranie presnosti registrácie také dôležité. V technológii povrchovej montáže (SMT) je úlohou tlačiarne šablón presne nanášať spájkovaciu pastu na dosku s plošnými spojmi (PCB). Ak registrácia nie je presná, môže to viesť k celému radu problémov. Hovoríme o zle zarovnaných komponentoch, skratoch a dokonca o úplných poruchách produktu. Takže získanie tohto registračného miesta je kľúčom k efektívnej výrobe vysoko kvalitných PCB.

Nástroje na meranie presnosti registrácie

Existuje niekoľko nástrojov, ktoré môžete použiť na meranie presnosti registrácie tlačiarne Smt Stencil. Jedným z najbežnejších je optický kontrolný systém. Tieto systémy využívajú kamery a pokročilý softvér na spracovanie obrazu na analýzu zarovnania šablóny s doskou plošných spojov. Dokážu rýchlo odhaliť akékoľvek nesprávne zarovnanie v osiach X, Y a rotačných osiach.

Ďalším užitočným nástrojom je profilometer. Toto zariadenie meria výšku a tvar usadenín spájkovacej pasty. Porovnaním skutočného tvaru a veľkosti vkladu so zamýšľaným dizajnom môžete odvodiť presnosť registrácie šablóny na DPS. Ak sú nánosy mimo stredu alebo majú nepravidelný tvar, môže to znamenať problém s registráciou.

Krok za krokom Proces merania

Dobre, teraz, keď poznáme nástroje, poďme krok za krokom prejsť procesom merania presnosti registrácie.

Krok 1: Pripravte tlačiareň a testovaciu dosku

Pred začatím merania sa uistite, že vaša tlačiareň Smt Stencil je správne nakalibrovaná. To zahŕňa kontrolu mechanických komponentov, ako je tlačová hlava a držiak šablóny, aby ste sa uistili, že sú v dobrom prevádzkovom stave. Potom vytlačte skúšobnú dosku plošných spojov pomocou známeho vzoru šablóny. Testovacia doska by mala mať dobre definované zarovnávacie značky, ako napríklad nitkový kríž alebo kruhy, ktoré sa použijú ako referenčné body na meranie.

Krok 2: Použite optický inšpekčný systém

Po vytlačení testovacej dosky plošných spojov použite systém optickej kontroly na zachytenie obrázkov zarovnávacích značiek na plošných spojoch a zodpovedajúcich značiek na šablóne. Softvér potom analyzuje tieto obrázky, aby určil posun medzi šablónou a doskou plošných spojov v smere X, Y a v smere otáčania. Zvyčajne môžete získať číselné hodnoty nesprávneho zarovnania, ktoré vám poskytnú jasnú predstavu o presnosti registrácie.

Krok 3: Skontrolujte nánosy spájkovacej pasty pomocou profilometra

Po použití systému optickej kontroly použite profilometer na meranie usadenín spájkovacej pasty. Naskenujte nánosy vo viacerých bodoch a zaznamenajte údaje o výške a tvare. Porovnajte tieto merania s konštrukčnými špecifikáciami. Ak sú nánosy šikmé alebo majú inú výšku, ako sa očakávalo, môže to byť príznakom problémov s registráciou.

Faktory ovplyvňujúce presnosť registrácie

Existuje niekoľko faktorov, ktoré môžu ovplyvniť presnosť registrácie tlačiarne Smt Stencil. Jedným z hlavných faktorov je mechanická stabilita tlačiarne. Ak rám tlačiarne nie je dostatočne pevný, môže počas procesu tlače vibrovať a spôsobiť nesprávne zarovnanie.

Veľkú úlohu zohráva aj kvalita šablóny. Zle vyrobená šablóna s nepresnými výrezmi alebo zdeformovanými povrchmi môže viesť k chybám v registrácii. Okrem toho, typ použitej spájkovacej pasty môže ovplyvniť presnosť registrácie. Niektoré spájkovacie pasty môžu mať odlišné charakteristiky toku, čo môže ovplyvniť spôsob ich nanášania na DPS.

Naše riešenia pre vysokú presnosť registrácie

Ako dodávateľ neustále hľadáme spôsoby, ako zlepšiť presnosť registrácie našich tlačiarní šablón Smt. Ponúkame rad vysokokvalitných tlačiarní, ako naprAutomatický stroj SMT s vysokou účinnosťou tlače SMT s flexibilným pásom. Tento stroj je navrhnutý s pokročilými systémami servoriadenia, ktoré zaisťujú presný pohyb tlačovej hlavy a držiaka šablóny, čím sa znižuje možnosť nesprávneho nastavenia.

nášPlne automatický stroj na tlač šablóntiež prichádza s najmodernejšími optickými vyrovnávacími systémami. Tieto systémy dokážu rýchlo a presne zarovnať šablónu s doskou plošných spojov, čím poskytujú konzistentnú presnosť registrácie.

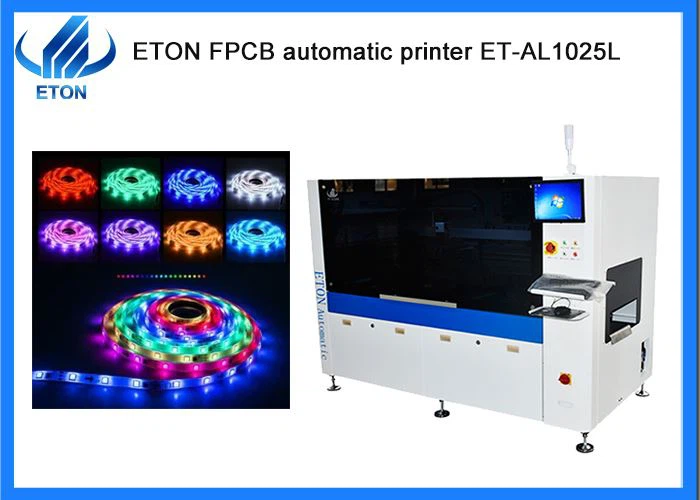

Pre tých, ktorí pracujú s flexibilnými doskami s plošnými spojmi (FPCB), našePlne automatická tlačiareň FPCB Maximálna veľkosť PCB 260 mmje skvelá možnosť. Je špeciálne navrhnutý tak, aby zvládal výzvy tlače na FPCB, pričom zabezpečuje vysokú presnosť sútlače aj na týchto jemných substrátoch.

Kontaktujte nás ohľadom nákupu

Ak hľadáte tlačiareň šablón Smt a chcete zabezpečiť vysokú presnosť registrácie pre vaše výrobné procesy, sme tu, aby sme vám pomohli. Máme tím odborníkov, ktorí vás prevedú výberovým procesom a odpovedia na všetky vaše otázky. Či už ste malý výrobca elektroniky alebo veľké výrobné zariadenie, máme pre vás tú správnu tlačiareň.

Kontaktujte nás a začnite diskusiu o tom, ktorá tlačiareň najlepšie vyhovuje vašim potrebám. Radi vám poskytneme najlepšie riešenia pre vaše požiadavky na technológiu povrchovej montáže.
