Aké sú vlastnosti špičkovej reflow pece?

Vo svete výroby elektroniky hrajú pretavovacie pece kľúčovú úlohu v procese spájkovania. Ako špecializovaný dodávateľ pretavovacej pece som mal tú česť byť svedkom vývoja týchto strojov a porozumieť vlastnostiam, ktoré odlišujú špičkové pece na pretavenie. V tomto blogu sa budem venovať kľúčovým vlastnostiam špičkových reflow pecí, ktoré nielen zvyšujú kvalitu spájkovania, ale zlepšujú aj celkovú efektivitu výrobného procesu.

Presná kontrola teploty

Jednou z najdôležitejších vlastností špičkovej pretavovacej pece je jej schopnosť poskytovať presnú kontrolu teploty. V procese spájkovania si rôzne typy spájkovacích pást a komponentov vyžadujú špecifické teplotné profily, aby sa zabezpečilo správne spájkovanie. Špičková pretavovacia pec môže presne sledovať tieto profily a udržiavať stabilnú teplotu v úzkom rozsahu tolerancie.

Napríklad sa môže zahrievať kontrolovanou rýchlosťou počas fázy predhrievania, počas fázy namáčania stabilne udržiavať teplotu a potom rýchlo dosiahnuť maximálnu teplotu na spájkovanie. Táto presnosť je dosiahnutá vďaka pokročilým vykurovacím telesám a sofistikovaným teplotným senzorom. Vyhrievacie telesá sú navrhnuté tak, aby rovnomerne rozvádzali teplo po celej komore rúry, čím sa zabránilo horúcim alebo studeným miestam, ktoré by mohli viesť k nekonzistentnému spájkovaniu. Teplotné senzory nepretržite monitorujú teplotu a posielajú spätnú väzbu riadiacemu systému, ktorý podľa potreby upraví napájanie vykurovacích telies.

Táto presná kontrola teploty je nevyhnutná pre zabezpečenie spoľahlivosti a kvality spájkovaných spojov. Znižuje riziko premostenia spájky, nedostatočného navlhčenia a iných chýb spájkovania, ktoré môžu z dlhodobého hľadiska viesť k poruchám produktu.

Rovnomerná distribúcia tepla

Okrem presnej regulácie teploty ponúkajú špičkové reflow pece rovnomerné rozloženie tepla. To sa dosahuje kombináciou dobre navrhnutých vykurovacích systémov a efektívneho riadenia prúdenia vzduchu.

Vykurovacie systémy v týchto peciach sú často viaczónové, pričom každá zóna má svoje nezávislé vykurovacie telesá a reguláciu teploty. To umožňuje prispôsobené teplotné profily v rôznych častiach rúry v závislosti od požiadaviek procesu spájkovania. Napríklad predhrievacia zóna môže mať nižšiu teplotu na postupné zahrievanie komponentov, zatiaľ čo spájkovacia zóna má vyššiu teplotu na roztavenie spájky.

Riadenie prúdenia vzduchu v špičkových reflow peciach je tiež kľúčovým faktorom na dosiahnutie rovnomerného rozloženia tepla. Tieto pece sú vybavené vysoko výkonnými ventilátormi, ktoré cirkulujú horúci vzduch v celej komore. Ventilátory sú navrhnuté tak, aby vytvárali laminárne prúdenie vzduchu, ktoré zaisťuje rovnomerné rozloženie tepla po doske plošných spojov (Printed Circuit Board) a jej komponentoch. Toto laminárne prúdenie vzduchu tiež pomáha odstraňovať všetky prchavé organické zlúčeniny (VOC) vznikajúce počas procesu spájkovania, zlepšuje pracovné prostredie a znižuje riziko kontaminácie.

Rovnomerná distribúcia tepla je rozhodujúca pre zabezpečenie rovnomerného spájkovania všetkých komponentov na doske plošných spojov. Pomáha predchádzať prehrievaniu alebo nedostatočnému zahrievaniu určitých komponentov, čo môže ovplyvniť ich výkon a spoľahlivosť.

Rýchle vyhrievanie a chladenie

Špičkové reflow pece sú navrhnuté tak, aby mali rýchle ohrievanie a ochladzovanie. To je dôležité pre zvýšenie priepustnosti výrobného procesu a skrátenie doby cyklu.

Počas fázy ohrevu môže rúra rýchlo dosiahnuť požadovanú teplotu, čím sa minimalizuje čas strávený vo fáze predhrievania a namáčania. To sa dosahuje pomocou vysokovýkonných vykurovacích telies a účinných izolačných materiálov. Izolačné materiály pomáhajú udržiavať teplo v komore rúry, čím znižujú tepelné straty a umožňujú rýchlejší ohrev.

Po dokončení spájkovania môže rúra rýchlo ochladiť PCB, aby stuhla spájka. Rýchle ochladzovanie je výhodné na zabránenie vzniku veľkých intermetalických zlúčenín, ktoré môžu spôsobiť, že spájkované spoje budú krehké a menej spoľahlivé. Chladenie sa zvyčajne dosahuje kombináciou núteného vzduchového chladenia a výmenníkov tepla.

Schopnosť rýchleho ohrevu a ochladzovania tiež umožňuje väčšiu flexibilitu v procese spájkovania. Umožňuje výrobcom upravovať parametre spájkovania podľa špecifických požiadaviek rôznych produktov bez obetovania produktivity.

Pokročilé riadiace systémy

Špičkové reflow pece sú vybavené pokročilými riadiacimi systémami, ktoré ponúkajú vysoký stupeň automatizácie a užívateľskej prívetivosti. Tieto riadiace systémy umožňujú operátorom jednoducho programovať a upravovať teplotné profily, nastavenia prúdenia vzduchu a ďalšie parametre rúry.

Riadiace systémy sú často založené na rozhraniach dotykovej obrazovky, ktoré poskytujú jasný a intuitívny spôsob interakcie s rúrou. Operátori môžu vytvárať, ukladať a vyvolávať rôzne teplotné profily pre rôzne produkty, čo uľahčuje prepínanie medzi výrobnými sériami. Riadiace systémy tiež poskytujú monitorovanie výkonu rúry v reálnom čase, vrátane teploty, prietoku vzduchu a spotreby energie. To umožňuje operátorom rýchlo odhaliť a riešiť akékoľvek problémy, čím sa zabezpečí hladká prevádzka rúry.

Okrem toho je mnoho špičkových reflow pecí vybavených diaľkovým monitorovaním a ovládaním. To znamená, že operátori môžu rúru monitorovať a ovládať zo vzdialeného miesta pomocou počítača alebo mobilného zariadenia. To je obzvlášť užitočné pre veľké výrobné zariadenia, kde môže byť súčasne v prevádzke viacero pecí.

Prevádzka s nízkou hlučnosťou

Ďalšou dôležitou vlastnosťou špičkových reflow pecí je ich nízka hlučnosť. Vo výrobnom prostredí môže byť hluk pre pracovníkov významným zdrojom nepohodlia a môže tiež narúšať komunikáciu a iné operácie. Špičkové reflow pece sú navrhnuté tak, aby minimalizovali hladinu hluku pomocou tichých ventilátorov a materiálov pohlcujúcich zvuk.

Ventilátory v týchto rúrach sú starostlivo vyberané pre ich nízku hlučnosť. Sú navrhnuté tak, aby fungovali pri vysokých rýchlostiach pri minimálnej hlučnosti. Zvukovo pohlcujúce materiály sa používajú na obloženie komory pece a ostatných častí pece, čím sa znižuje prenos hluku do okolitého prostredia.

Nízka hlučnosť prevádzky nielen zlepšuje pracovné podmienky pre operátorov, ale tiež pomáha vytvárať príjemnejšie a produktívnejšie výrobné prostredie.

Energetická efektívnosť

Energetická účinnosť je vo výrobnom priemysle čoraz väčším problémom a špičkové pretavovacie pece sú navrhnuté tak, aby boli energeticky efektívne. Tieto pece využívajú pokročilé izolačné materiály na zníženie tepelných strát a ich vykurovacie telesá sú navrhnuté tak, aby premieňali elektrickú energiu na teplo čo najefektívnejšie.

K energetickej účinnosti prispievajú aj viaczónové vykurovacie systémy v špičkových reflow peciach. Umožnením prispôsobených teplotných profilov v rôznych častiach rúry môžu znížiť celkovú spotrebu energie. Napríklad predhrievacia zóna môže spotrebovať menej energie, pretože pracuje pri nižšej teplote, zatiaľ čo spájkovacia zóna spotrebuje viac energie len v prípade potreby.

Okrem toho riadiace systémy v týchto peciach dokážu optimalizovať napájanie vykurovacích telies na základe aktuálnych teplotných požiadaviek, čím sa ďalej znižuje plytvanie energiou.

Kompatibilita s rôznymi veľkosťami a typmi PCB

Špičkové reflow pece sú navrhnuté tak, aby boli kompatibilné so širokou škálou veľkostí a typov dosiek plošných spojov. Majú nastaviteľné dopravníkové systémy, ktoré dokážu prispôsobiť rôzne šírky dosiek plošných spojov, čo umožňuje flexibilitu vo výrobnom procese.

Tieto pece tiež dokážu spracovať rôzne typy DPS, vrátane jednostranných, obojstranných a viacvrstvových DPS. Sú navrhnuté tak, aby poskytovali dostatočné teplo a prúdenie vzduchu na zabezpečenie správneho spájkovania na všetkých typoch DPS bez ohľadu na ich zložitosť.

Táto kompatibilita je dôležitá pre výrobcov, ktorí vyrábajú rôzne elektronické produkty. Umožňuje im to používať jednu pretavovaciu pec pre rôzne výrobné série, čím sa znižuje potreba viacerých pecí a šetrí sa náklady na vybavenie.

Jednoduchá údržba

Špičkové reflow pece sú navrhnuté pre jednoduchú údržbu. Majú prístupné komponenty a odnímateľné časti, ktoré technikom uľahčujú čistenie, kontrolu a výmenu dielov podľa potreby.

Komory rúry sú často navrhnuté s hladkými povrchmi, ktoré sa ľahko čistia a zabraňujú hromadeniu zvyškov spájky a iných nečistôt. Filtre v systéme prúdenia vzduchu sa dajú ľahko vybrať a vymeniť, čím sa zabezpečí, že prúdenie vzduchu zostane efektívne a kvalita vzduchu vo vnútri rúry zostane zachovaná.

Pravidelná údržba reflow pece je nevyhnutná pre zabezpečenie jej dlhodobého výkonu a spoľahlivosti. Pomáha predchádzať poruchám a znižuje riziko chýb pri spájkovaní spôsobených znečistenými alebo nefunkčnými komponentmi.

Záver

Na záver, špičkové reflow pece ponúkajú celý rad funkcií, ktoré sú nevyhnutné na dosiahnutie vysoko kvalitného spájkovania a efektívnych výrobných procesov. Medzi tieto vlastnosti patrí presná regulácia teploty, rovnomerné rozloženie tepla, rýchle ohrievanie a chladenie, pokročilé riadiace systémy, nízka hlučnosť, energetická účinnosť, kompatibilita s rôznymi veľkosťami a typmi PCB a jednoduchá údržba.

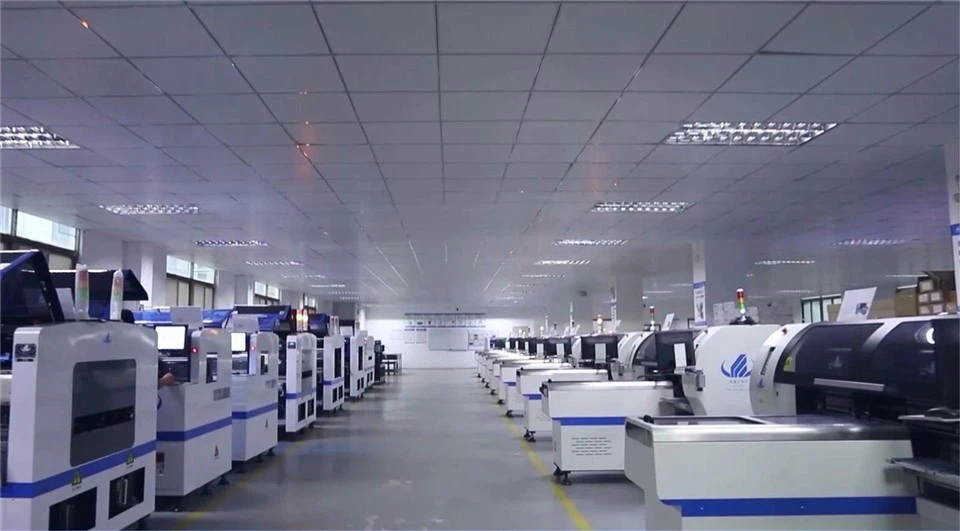

Ako dodávateľ pretavovacích pecí sme odhodlaní poskytovať našim zákazníkom pretavovacie pece najvyššej kvality, ktoré obsahujú tieto pokročilé funkcie. Ak hľadáte pretavovaciu pec, pozývame vás na preskúmanie nášho sortimentu. Môžete sa dozvedieť viac o našomPretavovací spájkovací stroj,Vysokorýchlostný vzduchový motor s prefukovaním, aReflow pec Nízka hlučnosť SMT 8-zónový ohrev. Kontaktujte nás, aby sme prediskutovali vaše špecifické požiadavky a začali rokovania o obstarávaní. Tešíme sa na spoluprácu s vami, aby sme splnili vaše požiadavky na spájkovanie.
