Aký je chladiaci systém SMD stroja?

Stroje na povrchovú montáž (SMD) zohrávajú kľúčovú úlohu v modernej výrobe elektroniky a umožňujú efektívne a presné umiestnenie elektronických komponentov na dosky plošných spojov (PCB). Ako dodávateľ SMD strojov chápeme dôležitosť každého komponentu a systému v rámci týchto strojov. Jedným z kritických, no často prehliadaných aspektov je chladiaci systém. V tomto blogu sa ponoríme do toho, čo je chladiaci systém SMD stroja, prečo je nevyhnutný a ako funguje.

Význam chladiaceho systému v SMD stroji

Predtým, ako preskúmame detaily chladiaceho systému, poďme pochopiť, prečo je taký dôležitý. Stroje SMD pracujú pri vysokých rýchlostiach a s vysokou presnosťou. Počas výrobného procesu rôzne komponenty v stroji vytvárajú teplo. Toto teplo môže pochádzať z motorov, napájacích zdrojov a samotného procesu spájkovania. Ak nie je správne riadené, nadmerné teplo môže mať niekoľko škodlivých účinkov.

Po prvé, vysoké teploty môžu spôsobiť tepelnú rozťažnosť komponentov stroja. Toto rozšírenie môže viesť k nesúosostiam, ktoré následne ovplyvňujú presnosť umiestnenia komponentov. Vo svete výroby SMD, kde je presnosť kľúčom, môže aj najmenšia chyba zarovnania viesť k chybným doskám plošných spojov, čo vedie k zvýšeným výrobným nákladom a zníženiu kvality produktu.

Po druhé, teplo môže zhoršiť výkon a životnosť elektronických komponentov. Mnohé z citlivých elektronických súčiastok v stroji SMD sú navrhnuté tak, aby fungovali v určitom teplotnom rozsahu. Pri dlhodobom vystavení vysokým teplotám môže dôjsť k zrýchlenému opotrebovaniu týchto komponentov, čo vedie k častým poruchám a nákladným opravám.

Napokon dobre fungujúci chladiaci systém pomáha udržiavať stabilné prevádzkové prostredie stroja. Táto stabilita zaisťuje nielen konzistentný výkon, ale prispieva aj k celkovej spoľahlivosti výrobného procesu, znižuje prestoje a zvyšuje produktivitu.

Typy chladiacich systémov v SMD strojoch

V strojoch SMD sa bežne používa niekoľko typov chladiacich systémov, z ktorých každý má svoje výhody a aplikácie.

Chladenie vzduchom

Chladenie vzduchom je jednou z najpoužívanejších metód chladenia v strojoch SMD. Funguje tak, že pomocou ventilátorov cirkuluje vzduch nad horúcimi komponentmi a prenáša teplo preč od nich. Tento typ chladiaceho systému je relatívne jednoduchý a nákladovo efektívny.

Vo vzduchom chladenom SMD stroji sú ventilátory strategicky umiestnené v blízkosti komponentov generujúcich teplo, ako sú motory a napájacie zdroje. Ventilátory nasávajú chladný vzduch z okolitého prostredia a fúkajú ho cez horúce komponenty, pričom absorbujú teplo. Zohriaty vzduch sa potom vytlačí zo stroja.

Jednou z hlavných výhod vzduchového chladenia je jeho jednoduchosť a nízke nároky na údržbu. Má však určité obmedzenia. Vzduchové chladenie je menej účinné v prostredí s vysokým teplom alebo pri práci s komponentmi, ktoré generujú veľké množstvo tepla. Okrem toho môže vzduch prenášať prach a iné nečistoty, ktoré sa môžu hromadiť na komponentoch a časom znižovať ich účinnosť.

Chladenie kvapalinou

Kvapalinové chladiace systémy sa stávajú čoraz obľúbenejšími v špičkových strojoch SMD. Tieto systémy používajú kvapalné chladivo, zvyčajne vodu alebo zmes vody a glykolu, na prenos tepla preč od komponentov.

Kvapalinový chladiaci systém pozostáva z čerpadla, chladiča a série rúrok alebo kanálov, ktoré prenášajú chladivo. Čerpadlo cirkuluje chladivo cez rúrky, ktoré sú v kontakte s komponentmi generujúcimi teplo. Keď chladiaca kvapalina prechádza cez komponenty, absorbuje teplo. Ohriata chladiaca kvapalina potom prúdi do chladiča, kde prostredníctvom procesu konvekcie odovzdáva teplo okolitému vzduchu.

Kvapalinové chladenie ponúka niekoľko výhod oproti chladeniu vzduchom. Je efektívnejší pri odstraňovaní tepla, čo umožňuje stroju pracovať pri nižších teplotách aj pri veľkom zaťažení. Je tiež menej ovplyvnený prachom a nečistotami, pretože chladiaca kvapalina je obsiahnutá v uzavretom systéme. Kvapalinové chladiace systémy sú však zložitejšie a nákladnejšie na inštaláciu a údržbu. Vyžadujú tiež spoľahlivé napájanie pre prevádzku čerpadla.

Ako funguje chladiaci systém v SMD stroji

Pozrime sa bližšie na to, ako funguje chladiaci systém v rámci SMD stroja pomocou kombinácie vzduchového a kvapalinového chladenia ako príkladu.

Vzduchové chladenie v kryte stroja

Kryt stroja je navrhnutý tak, aby mal správne vetracie otvory. Nasávacie otvory vzduchu sú zvyčajne umiestnené v spodnej časti alebo po bokoch stroja, kde je možné nasávať chladný vzduch. Ventilátory vo vnútri krytu sú napojené na riadiaci systém, ktorý prispôsobuje ich otáčky podľa teploty vo vnútri stroja.

Napríklad, keď teplotné senzory zaznamenajú zvýšenie teploty, riadiaci systém signalizuje ventilátorom, aby zvýšili rýchlosť, čo umožní, aby cez komponenty prúdilo viac chladného vzduchu. Keď vzduch prechádza cez motory, napájacie zdroje a iné časti generujúce teplo, absorbuje teplo a opúšťa stroj cez výfukové otvory umiestnené v hornej alebo zadnej časti.

Kvapalinové chladenie vysokoteplotných komponentov

Niektoré zo súčiastok, ktoré sú najnáročnejšie na teplo, ako sú spájkovacie hlavy alebo vysokovýkonné motory, môžu byť chladené pomocou kvapalinového chladiaceho systému. Rúry chladiacej kvapaliny sú pripojené k týmto komponentom spôsobom, ktorý maximalizuje povrchovú plochu v kontakte so zdrojom tepla.

Čerpadlo nepretržite cirkuluje chladivo cez rúrky. Keď chladiaca kvapalina absorbuje teplo z komponentov, prúdi do chladiča. Radiátor má veľkú plochu s rebrami na zvýšenie rýchlosti prenosu tepla. Ventilátor je zvyčajne namontovaný na chladiči, aby sa zlepšil proces chladenia. Ventilátor fúka vzduch cez chladič, čím sa teplo prenáša z chladiacej kvapaliny do vzduchu a ochladená chladiaca kvapalina sa potom recirkuluje späť do komponentov.

Naše SMD stroje a ich chladiace systémy

Ako dodávateľ SMD strojov ponúkame rad vysoko kvalitných strojov s pokročilými chladiacimi systémami. Napríklad náš0201 Stroj na montáž displeja SMDje vybavený najmodernejším hybridným chladiacim systémom vzduch - kvapalina. Tento systém zaisťuje, že stroj môže pracovať pri vysokých rýchlostiach a s vysokou presnosťou, a to aj pri dlhších výrobných sériách.

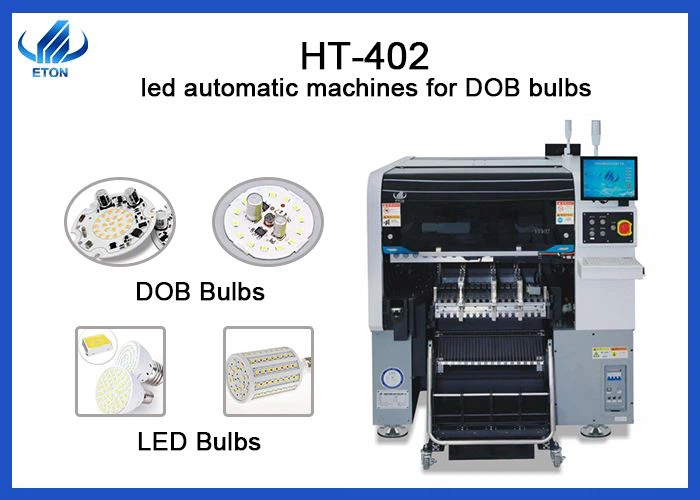

nášLED automatické stroje pre žiarovky DOB 12W CPHmajú tiež účinný chladiaci systém. Chladiaci systém je navrhnutý tak, aby udržiaval stabilnú teplotu vo vnútri stroja, čo je kľúčové pre presné umiestnenie LED komponentov a celkovú kvalitu DOB žiaroviek.

Okrem toho nášStroj na výrobu LED 48 staníc podávačovvyužíva kombináciu vzduchového a kvapalinového chladenia na riadenie tepla generovaného viacerými podávačmi a vysokovýkonnými komponentmi. To zaručuje spoľahlivý výkon a dlhú životnosť stroja.

Kontaktujte nás pre nákup SMD stroja

Ak hľadáte SMD stroj s účinným chladiacim systémom, už nehľadajte. Naše skúsenosti ako dodávateľ SMD strojov nám umožňujú ponúkať vysoko kvalitné stroje, ktoré spĺňajú rôznorodé potreby elektronického výrobného priemyslu. Či už ste malý výrobný závod alebo veľký výrobný závod, máme pre vás ten správny stroj.

Chápeme, že každý výrobný proces je jedinečný a zaviazali sme sa poskytovať prispôsobené riešenia, aby sme zaistili splnenie vašich výrobných požiadaviek. Náš tím odborníkov je vždy pripravený pomôcť vám pri výbere najvhodnejšieho SMD stroja a odpovedať na akékoľvek otázky, ktoré môžete mať o chladiacom systéme alebo iných aspektoch stroja.
