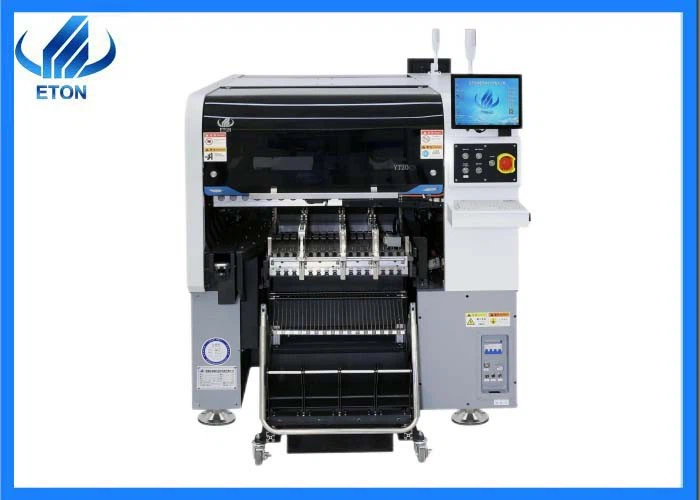

CCC LED žiarovky 80000CPH 20 hláv Magnetický Smt Pick And Place Machine

一. Popis produktu 1. S vysokorýchlostnou multimodulárnou hlavou a úplne novou kamerou pre letové videnie je ETON vhodný na rozpoznávanie, veľkosť až 40 * 40 mm, platí pre BGA/CSP atď. 2. FLEXIBILNÁ VÝROBA Podpora Dokovací vozík, inteligentná dvojitá hlava podávač pásky a podávač IC zásobníka, viacnásobný a flexibilný...

Zaslať požiadavku

Funkcia

一. Popis produktu

1. S vysokorýchlostnou multimodulárnou hlavou a úplne novou kamerou pre letové videnie je ETON vhodný na rozpoznávanie, veľkosť do 40 * 40 mm, platí pre BGA / CSP atď.

2. FLEXIBILNÁ VÝROBA

Podporujte dokovací vozík, inteligentný dvojitý podávač pásky a podávač IC zásobníka, viacnásobný a flexibilný spôsob podávania

3. Skombinujte kameru s vysokou presnosťou na rozpoznávanie značiek s pevnou kamerou pre letové videnie, zaistite presnosť umiestnenia.

2. tabuľka parametrov

Model	YT20
DPS Dĺžka Šírka	Maximálna veľkosť: 500 mm * 450 mm (jedno PCB) / 500 mm * 300 mm (dvojité PCB) Minimálna veľkosť: 50 mm * 50 mm
Hrúbka PCB	0.5-4.5 mm
Upínanie PCB	Upínanie valca, nastaviteľná šírka stopy
Železnica	2 koľajnice, 2 portály (koľajnice 1, 4 sú pevné koľajnice)
Počet kamery	6 súprav (digitálny fotoaparát)
	Rozpoznávanie kamery so spodným videním/identifikačná kamera naplnenia
	Zarovnanie videnia + korekcia značky
Presnosť montáže	±0,02 mm
Montážna výška	Menšie alebo rovné 15 mm
Rýchlosť montáže	80 000 CPH (optimálna rýchlosť)
Rozsah komponentov	Min 0201 ~ 40 * 40 mm Balíky s páskou a podávač IC zásobníkov atď.
Číslo privádzacej stanice	Obojstranný slot pre dokovací vozík 32 ks, balenia s kotúčmi: 64 ks (jednostranný slot dokovacieho vozíka 16 ks, balenia kotúčov s páskou: 32 ks), voľné prepínanie medzi dokovacím vozíkom a podávačom IC zásobníkov podávač IC zásobníkov: voliteľné)
Počet hláv	Obojstranná strana: 20 ks (jedna strana: 10 ks)
Spôsob kŕmenia	Inteligentný podávač s dvojitou hlavou

3.detaily komponentov

1. dokovací vozík

Funkciou dokovacieho vozíka je podpora smd komponentov, je to suterén podávačov. Podávač nainštalujte na dokovací vozík s elektrikou a podávaním smd komponentu nonstop.

Takže s náhradným dielom dokovacieho vozíka by sa mohlo dosiahnuť rýchlej výmeny linky na výrobu iného produktu, a tiež by sa mohla lepšie pripojiť páska. Skráťte čas striedania linky.

2. Podávač IC zásobníka

Podávač IC zásobníka sa používa na napájanie IC (QFP/BGA/atď.). YT20 môže používať podávanie podávača a podávač IC zásobníka súčasne. Vhodné pre elektrické dosky, vysoko presnú výrobu dosiek.

4. profil spoločnosti

Shenzhen ETON Automation Equipment Co., Ltd. bola založená v roku 2011. Je poskytovateľom výrobných a procesných riešení so zameraním na výskum a vývoj, výrobu, predaj a servis SMT vysokorýchlostných vychystávacích strojov a SMT periférnych automatizačných zariadení. Spoločnosť má divíziu vysokorýchlostných strojov na vyberanie a umiestňovanie SMT, divíziu tlačiarní pre presné spájkovacie pasty, divíziu vysokorýchlostných presných dávkovacích zariadení a divíziu periférnych automatizačných zariadení SMT.
